O que é um SPDA?

É um sistema de proteção contra raios que tem como objetivo escoar para o solo, no caminho mais curto possível os raios que eventualmente atinjam a edificação onde estão instalados, reduzindo assim os riscos de vida e de danos materiais.

Sistema SPDA/Para-Raios

Um SPDA é constituído pelos sistemas de captação, descidas, anéis de cintamento (prédios altos), aterramento e equipotencialização. Obviamente para que isso seja entendível e exequível é necessário a elaboração prévia de um projeto específico que faça a avaliação de risco, identifique o nível de proteção, o método de proteção a ser adotado, que detalhe o número de descidas e o seu posicionamento correto, dimensione a malha de aterramento e sua abrangência e as massas metálicas e outras malhas existentes para que sejam integradas ao SPDA.

O Sistema de Proteção Contra Descargas Atmosféricas (SPDA) ou Para-raios é um dos itens prioritários para a segurança da edificação de empresas, escolas e condomínios, e sua vistoria é necessária para constatar adequações ou reparos que devem ser efetuadas anualmente. Nessa vistoria, geralmente é verificado: se existem suportes isoladores danificados ou oxidados, as curvaturas dos cabos ou fitas soltas, se todas as antenas e estruturas metálicas estão interligadas ao sistema, para evitar centelhamentos perigosos e a resistência ôhmica dos terras e se o sistema existente está dentro dos padrões atuais das normas vigentes (NORMA 5419-ABNT).

Gaiola de Faraday

Gaiola de Faraday

É um sistema de proteção que consiste de condutores horizontais em todo o perímetro da edificação e um malha na parte intermediária, formando módulo 15 x 10m ou 5 x 10m(conforme o nível de proteção), condutores de descida e malha de terra. Esse tipo de proteção é utilizado em todos os tipos de estruturas.

Sistema Franklin

Sistema Franklin

É um sistema de proteção que consiste de captor tipo Franklin sobre mastro contraventado e condutores horizontais, condutores de descida e malha de terra. Esse tipo de proteção é muito utilizado em torres d'água e caixas d'água de condomínios devido sua proteção ser angular e a fixação em telhados sofrer oscilações, com o vento, causando danos ao telhado.

Emissão de Laudo SPDA

O objetivo do Laudo de Para-raios ou Laudo de SPDA é fornecer informações referentes ás atuais condições da instalação do SPDA - Sistema de Proteção contra Descargas Atmosféricas (Para-raios), para efeito de atendimento as prescrições da NBR 5419/2015 da ABNT - Associação Brasileira de Normas Técnicas.

O Laudo de SPDA ou Laudo de Para-raios deve ter como base o fato de que um sistema de proteção contra descargas atmosféricas (SPDA) é projetado para proteger uma estrutura interceptando os raios e encaminhando suas correntes (extremamente altas) para a terra. Um bom SPDA deve possuir uma rede de terminais aéreos, condutores de interligação (descidas), e eletrodos de aterramento projetados para fornecer um caminho de baixa impedância para a terra. O Laudo de Para-raios ou Laudo de SPDA também deve ser elaborado visando a segurança das instalações, já que Sistemas de proteção contra descargas atmosféricas (SPDA) tendem a mitigar o risco de incêndio que raios representam para estruturas. A norma de proteção a NBR-5419 define a periodicidade das inspeções a serem realizadas no SPDA para verificar o seu estado de conservação:

Periodicidade das Inspeções

Uma inspeção visual do SPDA deve ser efetuada anualmente. Inspeções completas devem ser efetuadas periodicamente, em intervalos de:

5 anos

Estruturas destinadas a fins residenciais, comerciais, administrativos, agrícolas ou industriais, excetuando-se áreas classificadas com risco de incêndio ou explosão;

3 anos

Estruturas destinadas a grandes concentrações públicas (ex: hospitais, escolas, teatros, cinemas, estúdios esportivos, centros comerciais e pavilhões), indústrias contendo áreas com risco de explosão, conforme a NBR 9518, e depósitos de material inflamável;

1 ano

Estruturas contendo munição ou explosivos, ou em locais expostos á corrosão atmosférica severa (regiões litorâneas, ambientes industriais com atmosfera agressiva etc.).

A PREVETEC ENGENHARIA realiza essas inspeções, inclusive com medições da resistência de aterramento e emissão de laudo técnico conforme determinações do item 6 da NBR-5419.

Medição
Ôhmica e
Vistoria

Através de um aparelho denominado Terrômetro, é feita a medição ôhmica nos conjuntos de terra/malha e uma inspeção visual em todos os componentes do SPDA para avaliar se os itens estão danificados ou estão de acordo as Normas. Essa avaliação é feita em todas as edificações de uma indústria ou condomínio. O SPDA deve ser checado anualmente, serviço realizado por empresa especializada em medição ôhmica (resistência de aterramento) para verificação das condições gerais do sistema. É por meio desta medição que o técnico pode avaliar se a descarga está ocorrendo corretamente. A vistoria também deve verificar a condição das hastes (se estão esticadas ou não) e dos isoladores (se estão bem fixados á estrutura).

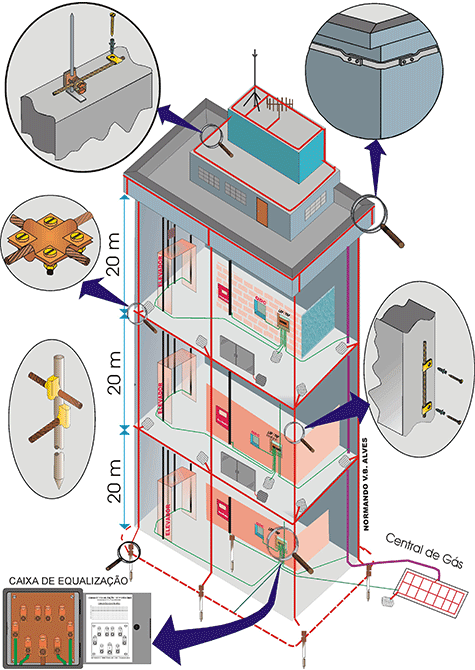

SPDA pelo método de gaiola de Faraday em prédios

A seguir observamos os vários subsistemas de um sistema de proteção contra descarga atmosférica existente em um prédio

Subsistema de Captaçao (por cima)

Condutor por cima da platibanda percorrendo todas as periferias dos diferentes níveis horizontais.

Subsistema de Captação (na lateral)

Condutor na lateral externa da platibanda percorrendo todas as periferias horizontais.

Subsistema de Descida

Condutores verticais dispostos preferencialmente nas quinas da edificação e distribuídos pelo perímetro da edificaçao obedecendo o espaçamento especificado na tabela 2.

Subsistema de Anéis Intermediários Horizontais (captação lateral)

Condutores horizontais com seção mínima de 35 mm2, instalados a cada 20m de altura, percorrendo a periferia externa da edificação e interligando as descidas.

Subsistema Malha de Aterramento

Cabo de cobre nº, com seção mínima de 50 mm2, circundando a periferia do prédio, distando aproximadamente 1 m da edificação enterrado a 0,5 m de profundidade e conectado no mínimo a uma haste copperweld de alta camada para cada descida. Esta conexão deverá ser de preferência com solda exotérmica.

Subsistema de Equalização de Potencial

Interligação de todas as malhas de aterramento e massas metálicas ao Terminal de Aterramento Principal (TAP) ou Ligação Equipotencial Principal (LEP) usando preferencialmente uma caixa de equalização. Esta equalização de potencial deverá ser realizada no subsolo, e a cada 20 m de altura (para prédios residenciais), coincidir com os anéis intermediários ou a cada andar para prédios comerciais/industriais

O que é ART?

Instituída pela Lei nº 6.496/77, a ART é Anotação de Responsabilidade Técnica caracteriza legalmente os direitos e obrigações entre profissionais do Sistema Confea/Crea e contratantes de seus serviços técnicos, além de determinar a responsabilidade profissional.

Qual a importância da ART para o profissional?

A ART garante os direitos autorais ao profissional e o direito á remuneração como comprovante da execução do serviço, comprova a existência de contrato entre as partes, define os limites da responsabilidade técnica (civil e criminal), e comprova a experiência do profissional á medida que registra todas as atividades técnicas desempenhadas ao longo de sua carreira profissional.

ART

Quem é o responsável pelo preenchimento da ART?

O preenchimento da ART é de responsabilidade do profissional. Ele responde por todas as informações nela contidas.

Aterramento Elétrico

Todo o mastro de antenas externa de TV instalada sobre uma estrutura deve ser aterrado, ou seja, deve ser conectado ao condutor de descida do SPDA por meio de solda exotérmica ou conexão mecânica, se não houver SPDA, deve ser instalado um condutor exclusivo para aterramento. O mesmo se aplica a:

  •   Tanques metálicos de combustíveis
  •   Computadores
  •   Estruturas Metálicas
  •   Postes Metálicos
  •   Escadas de Caixa d'água
  •   Tubulações Metálicas

Proteção contra Surtos Atmosféricos

A causa mais frequente da queima de equipamentos eletrônicos são como computadores, TVs e aparelhos de fax, por exemplo: é a sobretensão causada por descargas atmosféricas ou manobras de circuito.

Instalados nos quadros de luz, os Dispositivos de proteção contra surtos (DPS), são capazes de evitar qualquer tipo de dano, descarregando para a terra os pulsos de alta-tensão causados pelos raios. Utilizado para limitar as sobretensões e descarregar os surtos de corrente originários de descargas atmosféricas nas redes de energia, os dispositivos são aplicados na proteção de equipamentos conectados á redes de energia, informática, telecomunicações etc.

NBR5419

Esta Norma fixa as condições exigíveis ao projeto, instalação e manutenção de sistemas de proteção contra descargas atmosféricas (SPDA).

A ABNT Associação Brasileira de Normas Técnicas é o fórum Nacional de Normas Brasileiras, cujo conteúdo é de responsabilidade dos Comitês Brasileiros (CB) e dos Organismos de Normalização Setorial (ONS), são elaborados por Comissões de Estudos (CE), formadas por representantes dos setores envolvidos, delas fazendo parte: produtores, consumidores e neutros (universidades, laboratórios e outros).Os Projetos de Normas Brasileiras, elaborados no âmbito do CB e ONS, circulam para votação nacional entre os associados da ABNT e demais interessados. Esta Norma foi baseada nas normas IEC nº 1024.1.1/1990 e da IEC 1024.1.1/1991 GUIDE.A

Esta Norma não contempla a proteção de equipamentos elétricos e eletrônicos contra interferências eletromagnéticas causadas pelas descargas atmosféricas.

No Item da norma 5.12.5.8

As equalizações de potenciais internos á estrutura seguem o mesmo critério do sistema externo. Isto significa que, próximo ao solo e, no máximo, a cada 20 metros de altura, todas as massas metálicas (tubulações, esquadrias metálicas, trilhos, etc.) deverão ser ligadas diretamente a uma armadura local (de pilar, viga ou laje). Os sistemas elétricos, de energia ou sinal de telecomunicações, deverão ser referenciados a um barramento de equalização (TAP/LEP), o qual deverá ser ligado a uma armadura local e/ou ao eletrodo de aterramento.
